Дротовий резистор 50W RXHG

Опис

Поверхня потужних резисторів RXHG покрита ізоляційним термостійким покриттям, що має високу потужність, високу перевантажувальну здатність, високий опір напруги (відноситься до напруги між електродом і монтажним кронштейном).

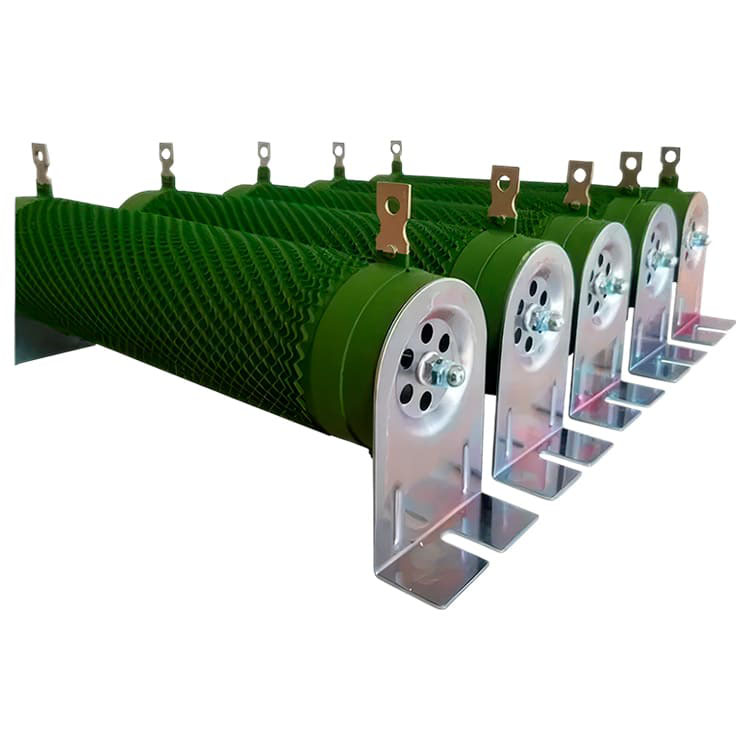

Усі гальмівні резистори RXHG потужністю понад 200 Вт. штатно комплектуються кріпленням, що забезпечує зручний та надійний монтаж. За бажанням замовника можливе також постачання резисторів меншої потужності разом зі штатним кріпленням.

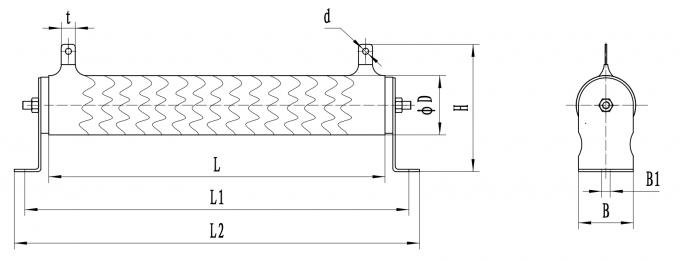

специфікації та моделі

номінальна потужність W

діапазон опору Ω

Розмір мм

Вага g

Л

L1

L2

D

H

t

φd

В1

В.

RXHG-A-80W

80

1 ~ 13

140±3.2

170±4

184±4

30±3

59±3

6±1

3.5

5.5

30

263

RXHG-A-100W

100

1 ~ 18

170±3.5

200±4

214±4

30±3

59±3

6±1

3.5

5.5

30

290

RXHG-A-150W

150

1 ~ 22

215±4

245±4

259±4

30±3

59±3

6±1

3.5

5.5

30

395

RXHG-A-200W

200

1 ¢30

266±3

297±4

308±4

30±3

72±3

9±1

4

6.5

26

485

RXHG-A-300W

300

1 ¢ 36

266±3

298±4

310±4

36±3

82±3

9±1

4

6.5

35

640

RXHG-A-400W

400

1 ~ 47

250±2

281±3

298±4

54±3

98±3

16±1

8

6.5

50

1000

RXHG-A-500W

500

1 ~ 56

300±2

331±3

348±4

54±3

98±3

16±1

8

6.5

50

1350

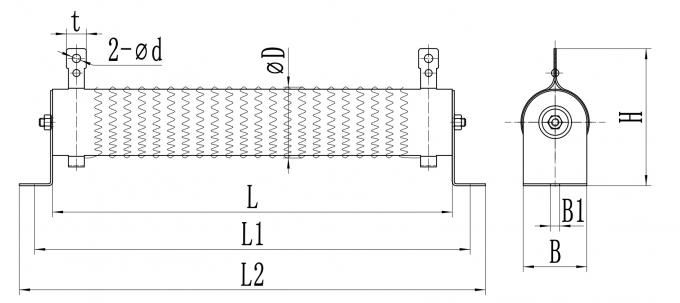

характеристики та моделі

номінальна потужність W

діапазон опору Ω

Розмір mm

вага g

L

L1

L2

φD

H

t

φd

B1

B

RXHG-B-50W

50

0.5～9

92

114

126

32±3

76±3

12±1

5.5

6.5

28

100

RXHG-B-80W

80

0.5～13

140±2

162±3

174±4

32±3

76±3

12±1

5.5

6.5

28

133

RXHG-B-100W

100

0.5～18

170±2

192±3

204±4

32±3

76±3

12±1

5.5

6.5

28

160

RXHG-B-150W

150

0.5～22

215±2

237±3

249±4

32±3

76±3

12±1

5.5

6.5

28

205

RXHG-B-200W

200

1～30

266±2

288±3

300±4

32±3

76±3

12±1

5.5

6.5

28

255

RXHG-B-300W

300

1～36

266±2

288±3

302±4

36±3

88±3

12±1

5.5

6.5

34

410

RXHG-B-400W

400

1～47

250±2

280±3

302±4

54±3

102±3

15±1

6.5

7

48

770

RXHG-B-500W

500

1～56

300±2

330±3

352±4

54±3

102±3

15±1

6.5

7

48

1040

RXHG-B-1000W

1000

1～75

300±3

332±4

362±4

72±3

128±3

16±1

6.5

9

68

1500

RXHG-B-1500W

1500

1～120

420±3

452±4

482±4

72±3

128±3

16±1

6.5

9

68

2000

RXHG-B-2000W

2000

1～150

520±3

552±4

582±4

72±3

128±3

16±1

6.5

9

68

2500

RXHG-B-2500W

2500

1～180

600±3

632±4

662±4

72±3

128±3

16±1

6.5

9

68

3000

RXHG-B-3000W

3000

1～200

700±3

732±4

762±4

72±3

128±3

16±1

6.5

9

68

3500

Потужні дротяні резистори RXHG випускаються двох типів:

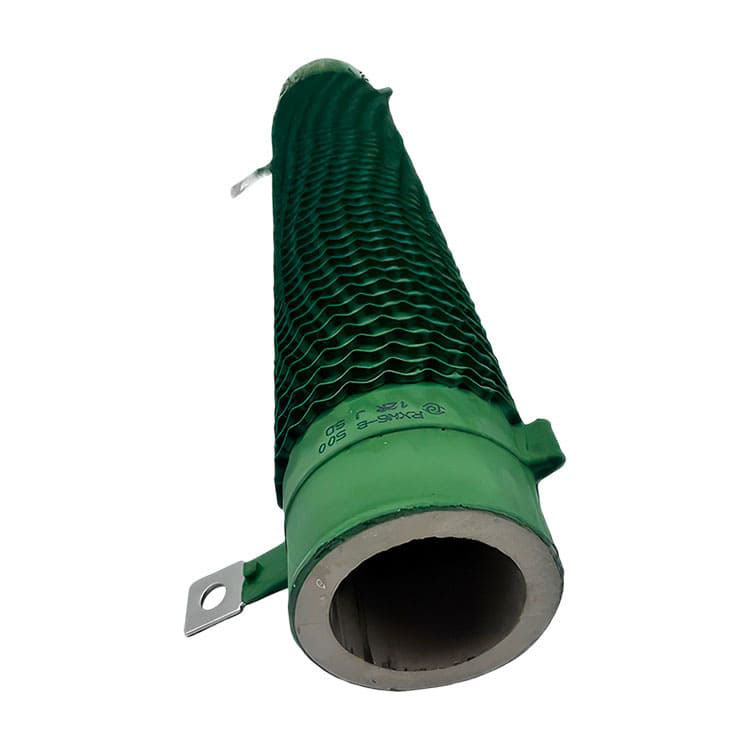

RXHG-B – покрита міцною високотемпературною фарбою зеленого кольору. Матове покриття, як у резисторів С5-35В.

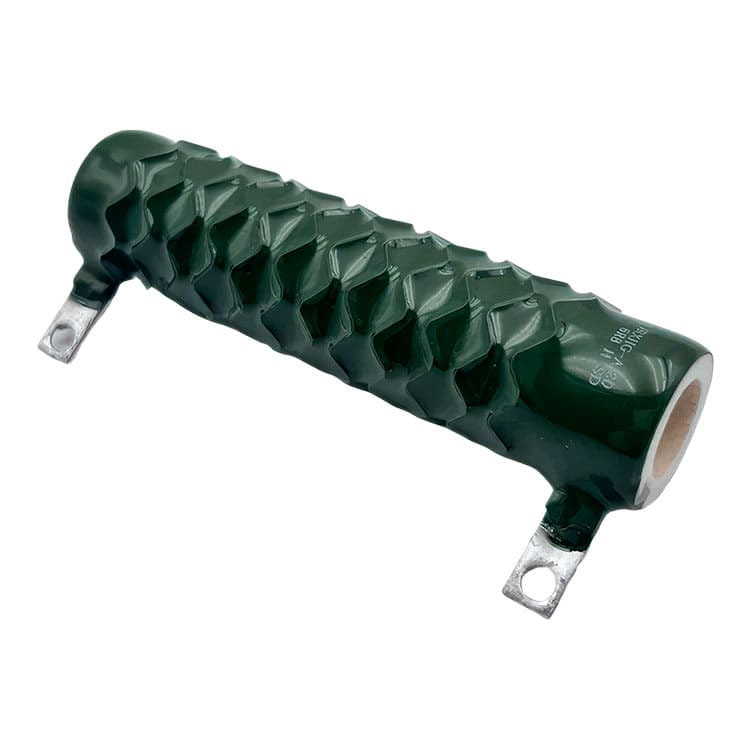

RXHG-A – покриті високоміцним емалевим покриттям на основі склоемалі. Глянцеве покриття, як у резисторів ПЕВ.

Відрізняється вищою стійкістю до механічних пошкоджень. Має підвищену вологостійкість і стійкість до хімічних впливів. Діапазон опорів та електричні характеристики у резисторів RXHG-B та RXHG-A однакові.

Основні експлуатаційні характеристики гофрованих дротяних резисторів RXHG:

1. Діапазон номінальної потужності: від 50 до 6000 Вт
2. Діапазон робочої напруги: до 1200В
3. Діапазон номінального опору: від 1 Ом до 20 кОм
4. Максимальна напруга, що витримується: до 3000В
5. Максимальна точність: 10%, 5%, 3%, 1%
6. Ступінь захисту IP: IP00
7. Вібрація: до 0,5G
8. Діапазон температурного дрейфу: ≤400 ppm/°C
9. Діапазон робочих температур: -55°C ~ +275°C
